工程技术预算

生产优化

在多肽的生产中，如固相合成SPSS的化学合成方法，虽然在短链、非天然氨基酸的技术比较成熟，但是随着产业化以及规模化的需求扩大，传统化学合成由于每步偶联的效率（每个氨基酸99%），导致产率（合成一个30个氨基酸的短肽产率仅为0.9930≈74%）呈现指数级下降，因此工程化发酵逐渐成为更优的选择。对于食品领域的使用要求，化学合成由于要消耗大量的有机溶剂（如DMF、二氯甲烷）等强腐蚀性试剂（TFA），且废液难以处理，环保压力以及食品安全方面存在极大的隐患。因此，通过合成生物学的手段，利用酵母工程菌进行发酵，引入二硫键异构酶，在保证小肽正确折叠和分泌的同时，大幅降低环境治理成本以及提高生产效率，避免产率损失。

根据市场调研，精准发酵技术，在2024年市场占比为24.1%（2025年数据未统计完全），全球发酵衍生蛋白及肽类成分市场正在以超过11%的年复合增长率（CAGR）扩张。目前高纯度小肽的市场价格根据纯度不同，从每公斤数千元至数万元不等，高纯度医药级产品更是供不应求，具有极高的经济附加值。化学合成法（如Genscript）每克小肽的成本约为4000元。而国内又缺少如Perfect Day这样的利用微生物发酵技术生产的公司。

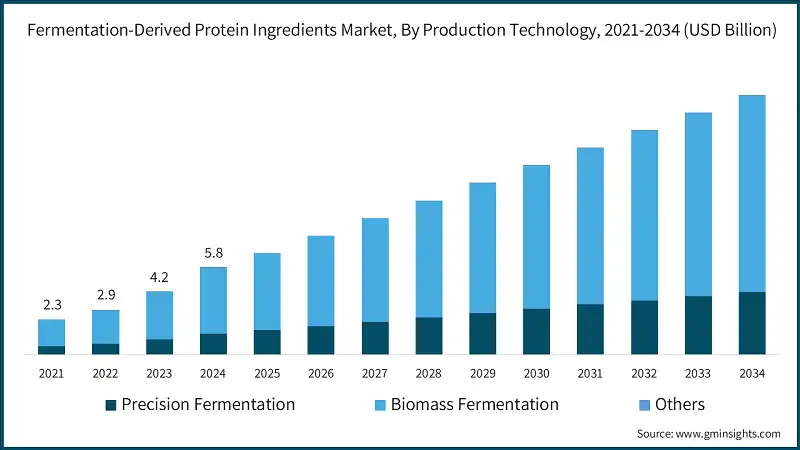

图 2-29 发酵蛋白市场分析

对发酵方法再次进行调研，发现根据发酵方法的不同，又被分为细菌来源蛋白、酵母来源蛋白和丝状真菌来源蛋白和微藻来源蛋白。其中酵母来源蛋白在细分市场中占据主导地位，在2024年市场份额达到了34.9%。因为酵母在安全性、营养完整性和发酵效率方面存在极大的优势。

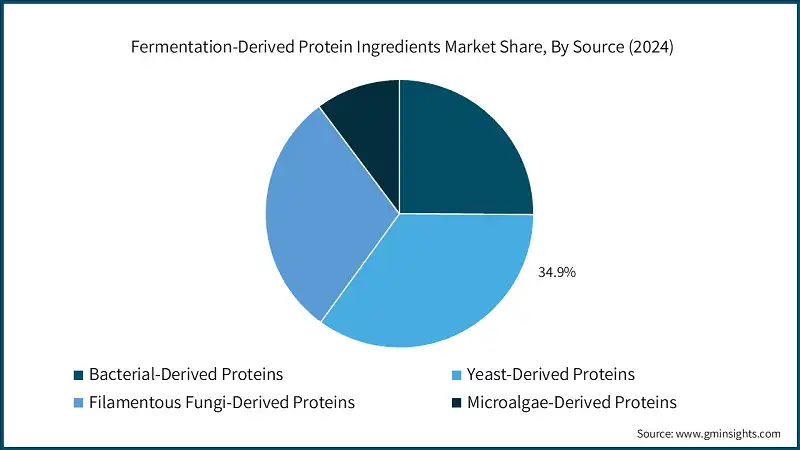

图 2-30 发酵市场份额

本项目采用成熟基因工程酵母发酵技术，通过代谢工程手段强化ATP再生循环与前体氨基酸合成途径，已在实验室阶段取得了突破性进展，发酵效价达到5-8 g/L。配合高效的下游分离纯化技术（超滤+层析+冻干），能够保证产品收率与纯度。

生物制造是被国家发展改革委列入《“十四五”生物经济发展规划》的重点领域。西安市及蓝田县政府出台了一系列支持生物医药产业发展的优惠政策，包括税收减免、土地优先供应及人才引进补贴，为项目落地提供了坚实的政策保障。

发酵设计

选址

本项目选址于陕西省西安市蓝田工业园。该园区位于关中工业带，距离西安市区约22公里，交通便利，配套设施完善。西安市是陕西省省会，由于地处中国地理中心，是“一带一路”核心区及国家重要的科研、教育和工业基地。蓝田县作为西安的“后花园”和重要工业承载区，生态环境优越，素有“厨师之乡”的美誉，食品及生物医药产业基础雄厚。

蓝田工业园交通区位优势明显，距离西安市中心约22公里，通过沪陕高速（G40）、福银高速（G70）及312国道与全国路网无缝对接。距离西安咸阳国际机场约60公里，距离西安国际港务区（中欧班列始发站）约30公里，形成了便捷的公铁空立体交通网络。

该项目具体厂址位于蓝田工业园核心区，地块形状规整，地势平坦。北临主要工业大道，交通运输便利；周边已有多家食品及医药企业入驻，形成了良好的产业集聚效应。厂区规划用地面积约3亩，完全满足年产1000公斤蛋白发酵工厂的建设需求及未来发展规划。

选址优势与原则

1. 产业集聚效应：蓝田工业园已聚集了多家生物医药、新材料及农副产品深加工企业，形成了良好的生物发酵产业生态，便于原材料采购和技术交流 。

2. 公用工程配套：

供水：园区由市政管网统一供水，水质符合国家饮用水标准，且工业用水价格相对稳定（约2.8-5.8元/吨），能够满足发酵生产对大量工艺用水的需求。

供电：双回路供电系统保障了发酵过程不间断运行，西安地区工业电价约为0.6-0.8元/kWh，在全国范围内处于中等水平，具有一定的成本竞争力。

能源：园区配套有天然气管道，西安工业天然气价格约为3.14元/m³，可用于自备蒸汽锅炉或直接接入园区的集中供热管网。

表 2-1 蓝天工业园区所在地的年度气候指标

3. 物流优势：紧邻西安－蓝田高速公路，便于葡萄糖、酵母粉等大宗原料的运入以及高价值产品的冷链运出 。

4. 自然条件：西安蓝田工业园地处关中平原东南部的秦岭北麓，位于灞河之滨。该区域属于典型的黄土台塬与河谷阶地地貌。其地势总体呈现由东南向西北倾斜的特征，不仅背靠秦岭山脉，而且面向广阔的关中平原。园区所在的规划区域海拔大致在400至600米的范围内。地质构造上，除地表覆盖层外，地层主要由第四纪黄土沉积物及冲洪积层构成。地层结构厚实且连续性较好，黄土层理清晰，土质均匀，呈现出良好的地质稳定性。

在土壤和地势方面，经过园区前期的土地平整与规划，西安蓝田工业园的地势已较为平坦开阔。经过相关勘察部门的测定，该区域地基土层主要为黄土及粉质粘土，经过常规的地基处理后，土地承载力通常可达到15至25吨/每平方米（即150-250kPa）。这为园区的工业厂房建设提供了稳固的地基条件，完全满足各类生产设施的荷载要求。

气候和环境方面，西安蓝田工业园地处暖温带半湿润大陆性季风气候区，气候特点是四季分明，冷暖干湿变化明显。夏季炎热多雨，雨热同期；冬季寒冷干燥，风力较小。蓝田地区相较于西安市区，因更靠近秦岭，空气质量更为优良，生态环境更佳。这些气候与环境特征为园区的绿色生产及相关生物、医药或精密制造产业提供了良好的背景条件，相关气象数据如表一所示

5. 政策支持：陕西省及西安市近年来大力支持生物医药与现代农业产业发展，特别是针对高新技术改造项目，提供了一系列税收优惠和创新补贴政策 。

发酵工艺流程

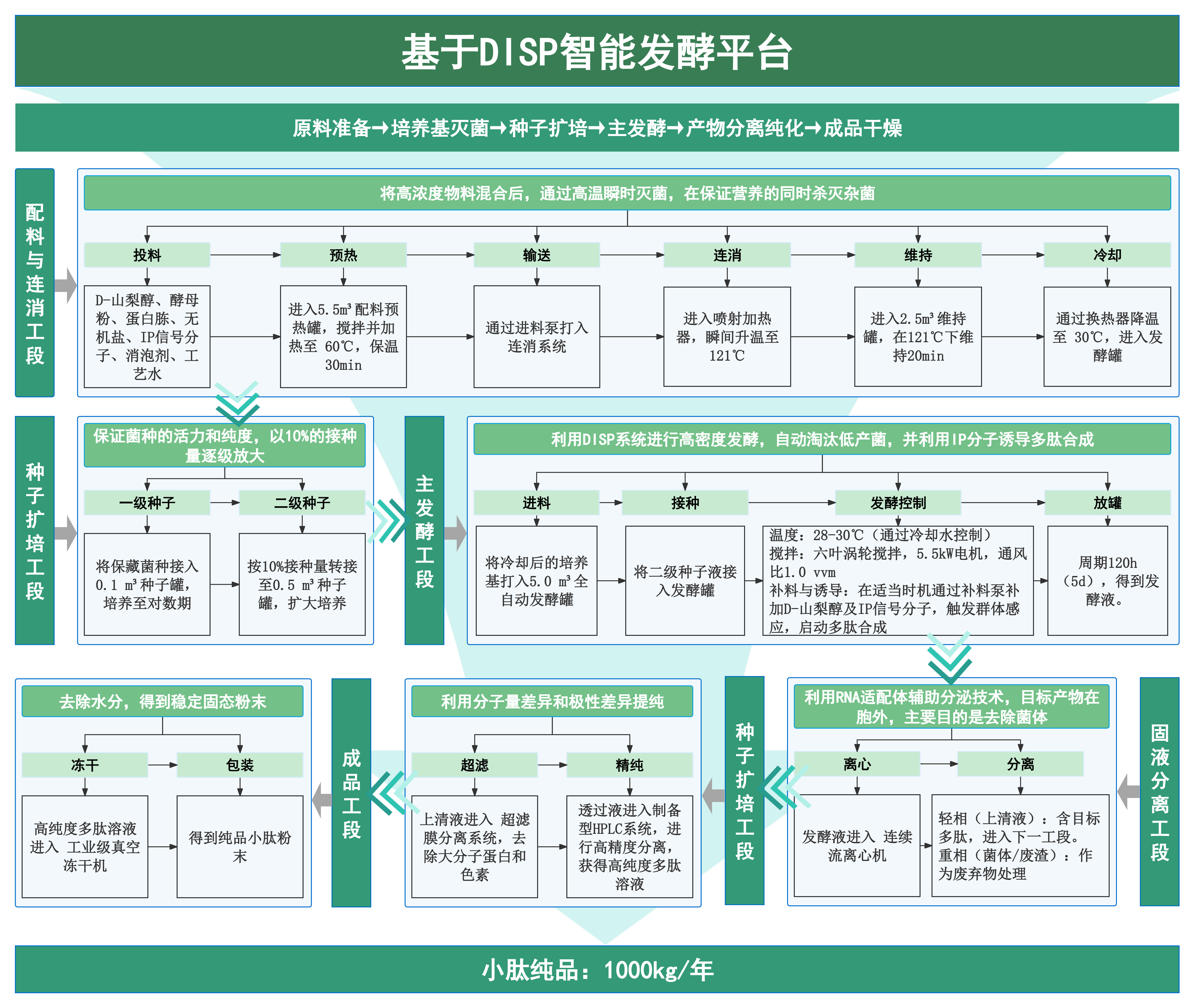

本发酵工艺采用DISP（动态发酵选择平台）。是一套针对工业发酵中菌株退化、资源竞争及提纯复杂等核心痛点而设计的全自动生产调控与筛选系统。该平台通过基于PFK（磷酸果糖激酶）缺陷型宿主的“代谢陷阱”技术强制维持高水平的生产基因拷贝数，结合由IP（异戊烯腺嘌呤）介导的群体感应回路实现生长与生产的自动解耦，并嵌套基于SacB毒性蛋白的“致死开关”实时清除低产变异株。此外，平台集成的RNA适配体辅助分泌技术（CHIP 系统）实现了产物的胞外高效转运，在显著降低人工监控成本与倒灌风险的同时，为高附加值生物活性物质提供了一套低成本、高产率且具备自我净化能力的工业化闭环解决方案。

落地生产验证

年产量：1000kg纯品小肽粉末。

生产天数：300天/年（预留65天进行设备维护和节假日）。

综合有效转化率：ηeff=12.62%，发酵转化率15%*纯化收率85%*排除掉损耗批次99%。

生产批次与发酵体积计算

年发酵液总体积 (Vtotal)

Vtotal=年产量发酵效价×提取总收率=10000008g/L×0.6≈208333L

年批次数 (Nbatch)

Nbatch=年工作日发酵周期=3005≈60批/年

单批放罐体积 (Vbroth)

Vbroth=VtotalNbatch=20833360≈3472L≈3.5m3

发酵罐公称体积 (Vnom)设发酵罐装液系数 （需预留补料和泡沫空间），

Vnom=Vbrothφ=3.50.7=5.0m3

设计选型：选择 2 台 5m³ 全自动发酵罐 。两台交替使用可确保轮换检修，同时符合种子罐逐级放大的比例（10L→500L→5000L）

葡萄糖：按生物量转化率及产物合成消耗，设定葡萄糖总耗为150 g/L发酵液。

Mslc=3472L×0.15kg/L=520.8kg/批

酵母粉/蛋白胨：按2%添加量。

Mnitrogen=3472L×0.2kg/L=69.4kg/批

连续培养每批主要原辅料消耗清单如下：

表 5-1 原辅料消耗清单

表 5-2 物料特性表

表 5-3 物料平衡表

能量核算

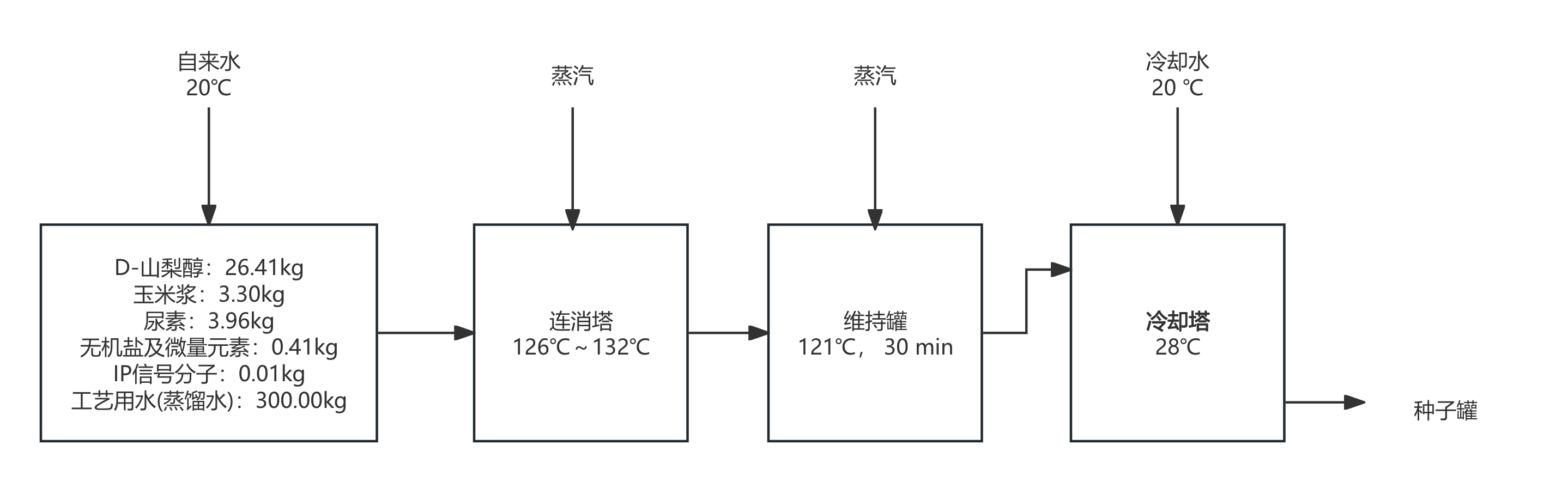

图 5-1 连续灭菌工艺流程图

每批混料过程预热阶段

在配料预热罐中将培养基搅拌并预热至60℃，保温30min，以消除连消时水汽撞击声。

物料加热热量（Q1）单批次培养基总质量M≈3472kg，混合培养基比热容Cmix取4.0kJ/（kg·K）

Q1=M×(T1-T0)=3472×4×(60-20)=555520 kJ

设备向外散热（Q4）5m³发酵罐表面积A≈25m²，散热系数αT=23.3kJ/(m²·h·K)

Q4=A×αT×(t1-t0)×τ=25×23.3×(60-20)×0.5=11650kJ

搅拌热（Qs=92%）：电机功率P=5kW，功热转化率η=92%

Qs=3600×P×η×τ=3600×5×0.92×0.5=8280kJ

预热所需蒸汽量msteam1：饱和蒸汽焓H=2760.4kJ/kg

msteam1=Q1+Q4-QsH=555520+11650-82802760.4=202.46kg

连消升温阶段：物料从60℃升温至121℃

物料所需升温热（Q2）

Qs=M×Cmix×(121-60)=847168kJ

连消水蒸气用量（msteam2）：水蒸气比热CH2O=1.8kJ/(kg·K)

msteam2=Q2CH2O·121≈3889.66 kg

维持灭菌阶段：

维持罐在121℃下保持20min（τ=0.33h）

维持罐散热Qloss

Qloss=A·αT·(tw-t0)·τ=25×23.3×(121-25)×0.33≈18453 kJ

维持阶段搅拌热Qs2

Qs2=3600×5×0.92×0.33≈5465kJ

补充蒸汽量：msteam3=Qloss-Q2CH2O·121≈59.63 kg

冷却阶段：

培养基从121℃降温至30℃

冷却水用量mwater冷水20℃，升温取20℃

Qout=M⋅CMix⋅(121-30)=3472×4.0×91=1,263,808 kJ

mwater=Qout4.2×20=126380884≈15,045.33 kg≈15.05 t

空消水蒸气用量计算：

包含两个5m³发酵罐，预热罐，0.5m³种子罐

总空消总体积V=5+5+0.5=10.5m³

空消蒸汽量：msteam4=V⋅6⋅ρsteam=10.5×6×1.62≈102.06 kg

动力消耗汇总

表 5-5 每批多肽产品消耗蒸汽量汇总表

表 5-6 每批多肽产品消耗冷却水汇总表

设备选型

生物工厂设备选择的重要性不言而喻，它直接关系到生物工厂的运营效率、产品质量、成本控制以及环境可持续性等多个方面。因此在设备选型的时候应该考虑以下几个方面。

可以提高生产效率：合适的设备能够显著提高生产效率。高效、自动化的设备能够减少人工操作，降低人工成本，提高生产速度和产量。同时，合适的设备还能够实现连续生产，减少停机的时间和灭菌的次数，从而节省能源，进一步提高生产效率

设备性能：设备性能是选择设备时需要考虑的重要因素。设备应能够稳定、高效地运行，以满足生产需求。同时，设备的自动化程度和智能化水平也是需要考虑的因素。

设备质量：设备质量直接关系到生产的稳定性和产品的质量。因此，应选择质量可靠、耐用性强的设备。这要求设备制造商有良好的信誉和丰富的生产经验。

设备成本：设备成本是选择设备时需要考虑的经济因素。除了设备本身的购买成本外，还需要考虑设备的安装、调试、运行和维护成本。在选择设备时，应综合考虑设备的性价比，选择适合自身经济条件的设备。

设备兼容性：生物工厂中通常有多种设备配合使用。因此，在选择设备时需要考虑设备之间的兼容性，以确保设备能够顺畅地连接和协作。

环保与节能：环保和节能是现代生产的重要要求。在选择生物工厂设备时，应优先选择具有环保和节能特性的设备，以降低生产过程中的能耗和废弃物排放。

技术支持与售后服务：良好的技术支持和售后服务是确保设备正常运行的重要保障。在选择设备时，应了解设备制造商的技术实力和售后服务体系，确保在设备使用过程中能够得到及时、有效的技术支持和维修服务。

配料预热罐选型

配料预热罐（搅拌罐）用于将 D-山梨醇、玉米浆、尿素及无机盐等物料混匀，并利用蒸汽夹套加热至60℃，保温 30 分钟。预热可降低连续灭菌时的温差，防止水汽撞击。罐体物料接触部分采用 SUS 316L 不锈钢，以确保 C 多肽生产的合规性与安全性。

针对单批放罐体积 3.5 m3的生产需求，选用公称容积为 5 m3的搅拌罐。

罐体的填充系数

φ=0.7

需要的总体积

针对年产量1000 kg ，年发酵液总体积 Vtotal≈208333 L：

Vtotal(batch)=208.33 m360 批=3.472 m3

所需搅拌罐最小公称容积：

V1=3.4720.7≈4.96 m3

富余量核算

选用5.5 m3 规格搅拌罐：

富余量=5.5×0.7-3.4725.5×0.7=9.8%

符合生产工艺需求。

搅拌器几何尺寸计算 （基于罐径 D=1800 mm)

搅拌器叶径：d=0.35D=630 mm=0.63 m

叶宽 B=0.2d=0.126 m

弧长 l=0.375d=0.236 m

底距 C=d÷3=0.21 m

盘径 ϕ=0.7d=0.44 m

叶弦长L=0.25d=0.158 m

叶距Y=d=0.63 m

表 5-7 配料预热罐

离心泵选型

1.连消泵

连消泵要求流量稳定且能处理具有一定粘度的培养基（含 D-山梨醇及蛋白胨）22。该泵需配合喷射加热器实现物料的瞬时高温灭菌。

单批次需要灭菌的培养基量为 3.5 m3。

设定连消强度为 3.5 m3/h，即 1 小时完成单批次灭菌流程。

采用型号为 ISW50-160 的单级单吸离心泵。

流量 Q=5 m3/h

扬程H=32 m

富余量核算：

5-3.53.5≈42.8%

符合工艺要求，且能应对 D-山梨醇溶液在高浓度下的阻力波动。

2.进料泵

进料泵用于将配料预热罐中已预热至 60∘C的培养基送往连消系统。

单批次放罐体积Vbroth=3.5 m3。

输送时间要求在 30 min 内完成，则：

流量需求 Q1=3.50.5=7 m3/h

采用型号为 ISW50-125 的离心泵。

流量 Q=10 m3/h

扬程H=20 m

富余量核算：

10-77≈42.8%

符合工艺要求，能够确保 DISP 系统各批次间的快速流转。

表 5-8 连消泵、进料泵

喷射加热器选型

每批需要灭菌的培养基为 3.5 m3，用于供给 2 台容积为 5 m3 的发酵罐。选用工业级连消高压蒸汽液化喷射器，以实现 126∘C∼132∘C 的瞬时灭菌。

表 5-9 YAHYB-5T、YAHYB-10T、YAHYB-20T

选型计算：

每个喷射加热器设计输液量 V连消=5 m3/h。

考虑到效率 η连消=90%，则有效处理量为：

Veff=5×90%=4.5 m3/h

连消时间校验：

由于单批次为 3.5 m3，每台发酵罐由一套连消设备供料：

T1=3.54.5≈0.78 h≈47 min

工艺符合性：

总处理能力 1×4.5×60 批/年=270 m3/年。

实际年发酵总体积208.33 m3/年，270>208.33，符合生产任务要求。

喷射加热器明细表

表 5-10 喷射加热器

维持罐选型

维持罐用于确保培养基在 121∘C下保持20 min 以彻底灭菌。根据 5.7.2 选型的连消泵流量 5 m3/h 计算。有效容积计算

每小时流量 Q=5 m3/h，维持时间 τ=20 min=0.33 h。

需维持的物料量 Vhold=5×0.33=1.65 m3。

选型：选用常州某机械有限公司的2.0 m3 不锈钢储罐。

该设备为受压容器，采用标准椭圆封头。

全容积校验：

设定筒体 H:D=1.5:1，封头高度按标准配置。

全容积 Vtotal≈2.5 m3。

填充系数 η=75%：

2.5×75%=1.875 m3>1.65 m3。

校验：

1.875-1.651.65×100%≈13.6%

符合工艺要求。

表 5-11 维持罐

种子罐选型

1.一级种子罐选型

采用机械搅拌通风发酵罐。接种量按 10% 计算（承接摇瓶种子液），用于接种二级种子罐。

容积计算：

二级种子罐体积 0.5 m3，取装液量 0.35 m3。

一级种子液需求V种1=0.35×10%=0.035 m3。

选型：选用公称容积为 0.1 m3 的种子罐。

校验 (H:D=2:1）：

根据公式1.83D3+0.0785D2=0.1，解得 D≈0.38 m，H≈0.76 m。

全容积验算：

封头容积约 0.01 m3，筒体容积约 0.086 m3，全容积约 0.11 m3。

符合一级扩培工艺。

2.二级种子罐选型

采用机械搅拌通风发酵罐。接种量按照 10% 计算（接种至 5 m3发酵罐）。

容积计算：

发酵罐单批放罐体积 3.5 m3。

种子液需求V种2=3.5×10%=0.35 m3。

选型：选用公称容积为 0.5 m3 的种子罐。

校验 (H:D=2:1）：

0.785D2×2D+π24D3×2+0.785D2×0.05×2=0.5

解得 D≈0.64 m，H≈1.28 m。

全容积验算：

封头高 150 mm，全容积约0.68 m3。

可用容积 0.68×0.75=0.51 m3>0.35 m3。

符合 5 m3 发酵罐的供料要求。

表 5-12种子罐

发酵罐选型

1.发酵罐数量计算

生物反应罐的容量根据产量需求进行配置。针对高附加值的 C 多肽，单罐体积不宜过大以确保 DISP 系统中 群体感应（IP 诱导） 的精准调控和 致死开关（SacB） 的有效运行。本设计选用公称容积为 5.0 m3 的全自动机械搅拌通风发酵罐，罐体采用SUS 316L不锈钢材质，符合多肽药物以及食品级原料生产的标准。

发酵体积与总容积计算：

根据物料衡算，每批次发酵液量为V=3.472 m3。

发酵罐的填充系数为：φ=0.7∼0.75，取 0.7（为补料及泡沫预留空间）。

则单批次需要的总容积：

V总=3.4720.7≈4.96 m3

单罐容积校验：

设发酵罐公称直径D=1.4 m，筒体高度 H=2.8 m（即 H:D=2:1）。

筒体容积：V1=πD24H=3.14×1.42×2.84≈4.31 m3。

标准椭圆封头容积（两个）：V2+V3=2×πD324=3.14×1.4312≈0.72 m3。

全容积：V发酵罐=V1+V封头≈5.03 m3≈5.0 m3。

符合工艺要求。

发酵罐数量 (N) 选定：

由于年产 1000 kg 分摊至 60 批次，发酵周期 τ=120 h（5天） 。

虽然单台罐体在理论上可完成 60 批次的年产任务，但考虑到 DISP 系统 对低产菌株的自动清理（Kill Switch 重置周期）及设备轮换检修，设计选型为：

N=2 台。

每批富余量：

2×5.0×0.7-3.4722×5.0×0.7×100%≈50.4%

（两台交替运行，富余量充足，符合生产弹性及规模效应需求）。

发酵罐冷却面积计算：

冷却面积的设计需确保在发酵高峰期（IP 分子诱导多肽大量合成阶段 ），系统能及时移走代谢热。C 多肽发酵温度维持在28∘C∼30∘C 。

传热量计算 (A1）：

根据牛顿传热定律：A1=Q总K⋅Δtm。

参照模板参数，每 m3发酵液每小时产生热量

Q≈4.18×3300 kJ/(m3⋅h)

传热系数 K≈4.18×500 kJ/(m2⋅h⋅K)。

设定发酵液温度 Tf=30∘C

冷却水入口 Tw_in=20∘C

出口 Tw_out=25∘C

平均温差 Δtm=(30-20)-(30-25)ln(30-2030-25)=50.693≈7.21∘C

A1=3300×5.0×0.7500×7.21≈3.20 m2

经验式校验 (A2)，取冷却比 ψ=1.5。

A2=V全⋅ψ⋅φ=5.0×1.5×0.7=5.25 m2

A1

表 5-13 5m³全自动发酵罐

六叶涡轮式搅拌轴功率计算：

针对选定的 5 m3 全自动发酵罐（罐径 Dtank=1.4 m）进行核算。

1.参数设定

搅拌器叶径 (D)：取 D=0.35Dtank≈0.5 m。

额定转速 (N1)：设定为 150 r/min。

发酵液密度 (ρ)：1050 kg/m3。

动力粘度 (μ)：1.3×10-3 Pa⋅s。

2.雷诺数与功率准数核算

Rem=D2Nρμ

其中 N=150÷60=2.5 r/s：

Rem=0.52×2.5×10501.3×10-3≈5.05×105>104

判定为湍流状态。查表得标准六叶平直涡轮搅拌功率准数 Np=5.0。

3.不通气时搅拌轴功率 (P0)

单档搅拌功率：

P0'=Np⋅N3⋅D5⋅ρ=5.0×2.53×0.55×1050≈2.56 kW

发酵罐配置两档搅拌，则总功率：

P0=2×P0'=5.12 kW

4.通气搅拌时功率Pg

根据 DISP 系统 对高密度发酵的溶氧需求，设定通风比 Vm=1.0 vvm。

每分钟通风量 Q=3.5 m3×1.0=3.5 m3/min。

修正经验公式：

Pg=2.25×10-3×P02⋅N⋅D3Q0.080.39=2.25×10-3×5.122×150×0.533.50.080.39≈4.35 kW

5.电机功率 (P电机)

考虑传动与密封损耗：

三角传动效率 η1=0.92

滚动轴承效率η2=0.99

密封损耗拟定为 1%

P电机=1.01×Pgη1⋅η2=1.01×4.350.92×0.99≈4.83 kW

根据工业标准选型，配置 5.5 kW电机，确保在 D-山梨醇高浓度补料时仍有充足扭矩

表 5-14 发酵车间设备表

车间定员

团队采用DISP系统进行菌株质量的自动识别与淘汰，并配合RNA适配体辅助分泌技术，简化提取流程。实行三班四倒制度（每班8小时，连续生产以及员工轮休）

表 5-15 车间定员人数

消防安全法规

1.GB50016-2014（2018年版）《建筑设计防火规范》、GBJ140-90《建筑灭火器配臵设计规范》

厂区消防安全要按同时发生火灾一起考虑，给水系统为低压消防给水系统，管道系统压力大于0.35 MPa，厂房外消防水量30 L/s，厂房内消防用水量为20 L/s、火灾延缓时间为 2 小时。一次消防用水360 m³，按有关规范配置室内外消火栓，按照要求配备一定数量干粉灭火器。

2.GB50057《建筑物防雷设计规范》、GB15630《消防安全标志设臵要求》

要在厂区比较明显的位置设置一定数量的严禁烟火标志，要对厂区所有设备和管道设置可靠的防静电和防雷接地设施。对一些有爆炸危险的场所摆放醒目的危险标识见下图。

3.《火灾分类》GB/T 4968-200

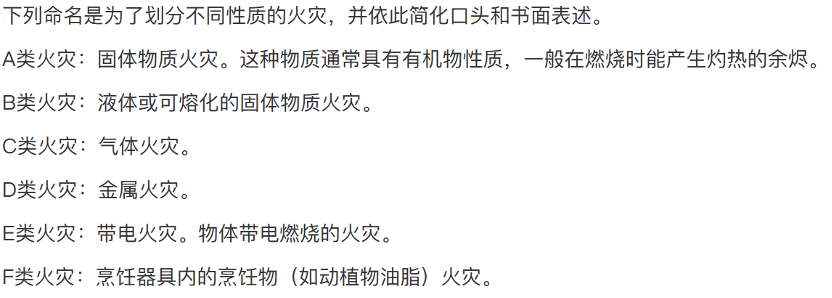

图 5-2 火灾类别说明

环境保护

小肽在生产过程中，所消耗的原料和水资源巨大，废渣和废液排放得很多。其中，废菌渣的COD值特别高，处理难度很大。因此，对于如何处理小肽发酵后的废液难度巨大，带来了很大的环保压力。

在发酵生产的过程中，会排放大量的废气、废水、固体废物，俗称三废。这些垃圾如果直接排放到环境中，不做任何处理，会对环境造成极大的破坏。对地表生态环境和地下水资源，空气资源，国土资源造成极大的破坏。因此在生产过程中要有一定的制约。

污染物排放标准

废气排放标准

根据《环境空气质量标准》（GB 3095-2012），空气功能区分为两类，见表21,22。

自然保护区、景区、保护区域。

居住区、商业区、文化区、工业区、农村

表 5-16 空气中基本污染物的限值

表 5-17 空气中其他污染物的浓度限值

我厂处在西安蓝田工业园区内部，因此属于二类区。应该测定有效地检测数据，保证数据的连续性和完整性。客观全面地反映监管结果。在使用自动监测设备的时候，365天应该连续运行，不能中断。并在行政主管部门的负责监督下实施。

废液排放标准

根据污水综合排放标准（GB 8978-1996 ）工业污水的污染物允许的最高排放负荷按照以下公式计算。污染物排放要求浓度见表25.26。

L负=C×Q×103

L负--工业污水污染物最高允许排放负荷，kg/t（产品）

C-－某污染物最高允许排放浓度 mg/L

Q-－某工业的最高允许排水量，m3/t产品

蓝田工业园区的废水排入地面水环境。按照GB 3838-88 地面水环境质量标准，执行二级标准。

表 5-18 第一类污染物要求排放浓度

表 5-19 第二类污染物排放浓度

废渣排放标准

根据《危险废物贮存污染控制标准》GB 18597-2023。

清洁生产：

设计依据

本生产工艺利用液体发酵，采用发酵工艺。优化了发酵流程，节约了原料。产生了更少的废菌液和废弃培养基。同时我厂针对这些废弃物进行废物利用，开发新的资源化再利用技术，变废为宝。

环境管理要求

1.合规性：企业必须遵守所有相关的环境法规和标准，确保生产经营活动在法律法规允许的范围内进行。

2.持续改进：企业应实施一套综合的环境管理系统，并不断改进该体系，以逐步推进企业的环保实践。这包括提高资源利用效率、减少废物排放、降低能耗等。

3.透明度：企业应透明地向所有相关利益相关者（如员工、客户、股东、领导、公众等）公开其环境管理和环境表现。这有助于建立企业的信誉和形象，并促进公众对企业的信任和支持。

4.风险管理：企业应对其环境风险进行评估，并采取控制和减少风险的措施。这包括识别可能对环境产生负面影响的因素，制定相应的应对措施，并定期进行风险评估和审查。

5.生态保护：企业应该保护和维护生态系统，包括保护野生动植物及其栖息地，优化土地利用和保护水资源。这有助于维护生态平衡和生物多样性，促进可持续发展。

拟采取的清洁生产方案：

1.原料清洁化：使用清洁、可再生和可降解的原料，如选择经过严格筛选的、无农药残留的葡萄糖或山梨醇作为发酵的起始原料，以降低生产过程中的污染风险。

2.微生物优化：筛选和培育高效、低污染的微生物菌株，如利用基因工程技术改良微生物的代谢途径，提高小肽的产量和纯度，同时减少副产物的生成。

3.发酵工艺优化：优化发酵工艺参数，如温度、pH值、通气量等，以提高发酵效率，减少能源和资源的消耗。同时，优化发酵过程中的搅拌、混合等操作，以减少设备的磨损和污染。

4.废弃物资源化：对发酵过程中产生的废弃物进行资源化利用，如将废液中的有机物质通过生物降解、发酵等方式转化为肥料、沼气等，实现废弃物的无害化和资源化。

5.节能减排：采用先进的节能技术和设备，如高效热交换器、节能型电机等，减少能源消耗。同时，优化生产流程，减少不必要的能源消耗和排放。

6.环保治理：加强环境治理设施的建设和运行，如建设完善的废水处理系统、废气处理系统等，确保生产过程中的废弃物得到有效处理，不对环境造成污染。

7.循环利用：在生产过程中实现资源的循环利用，如将废水中的有用物质回收再利用，减少新资源的消耗和废弃物的产生。

消防安全分析

企业方面：

（1）消防安全意识重视程度不够，认识不足，对待消防演练敷衍。全国各地，几乎每个月都有门店或者建筑着火，频繁的新闻使得员工的消防信念有了一定的提高。但是，当火灾真正发生时，自己应对能力不够，使得意外发生。在平时，单位和企业认为消防演练浪费劳动时间，常常带着侥幸心理敷衍消防演练。

（2）经费投入不足。近些年来，新老建筑的消防栓、消防器械频繁出现意外。主要表现为灭火器失压，消防栓接口无法连接，消防栓不供水，大量建筑的消防设备已经很旧，甚至损坏。但是没有人员进行定期维护检查，保养不及时。比如今年的小区火灾，消防栓无法接水，导致意外发生。火灾发生以后，难以处理火情。

（3）管理机制不完善，防范措施不到位。优化消防工作的管理，可以从加强、优化改善教育培训机制下手。目前，企业中的消防工作管理职责多由安全保卫部门承担，但是大量案例表明，这个部门的经费常常被克，主要原因是这部分投入通常无法直接转化为经济效益。加之部分领导安全意识懈怠，对消防安全意识不足，没有长远的考虑，导致了消防安全教育与管理机制的不完善。这种不完善性进一步影响了消防安全教育与宣传工作的规范性、科学性和深度。我们需要加强防范措施，这不仅是减少火灾事故发生的有效手段，也是确保企业安全运营的重要措施。

（4）大多数企业没有定期进行消防演练。导致火灾发生时，经验不足，没有足够的应对能力，火情危险见下图。

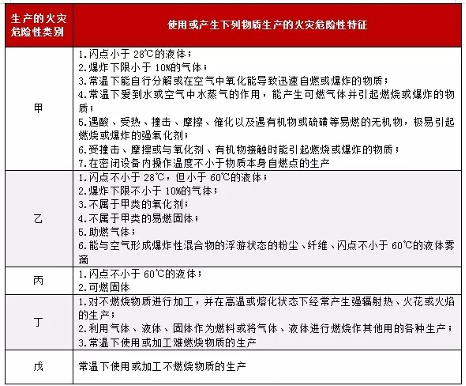

图 5-3 生产火灾危险

生产过程

（1）培养基原料的存储需要严加管理，如果发生意外或管理不当，容易发生粉尘爆炸，若达到爆炸极限或遇到明火危害性特别大。

（2）发酵需要持续用电，由于控温及生产过程高度自动化，工厂内的用电量巨大，容易引起电路短路，电器线路、总控线路一旦发生燃烧，引起火灾，甚至燃烧爆炸。

（3）发酵尾气可能含有大量可燃的大气污染物，如果发生泄漏可导致污染，一旦遭遇明火也可导致爆炸。

（4）发酵产毒，如果有毒液体和腐蚀废气的管理或操作不当，不符合国家规定，则容易发生泄漏，使环境被破坏，或者破坏厂房其他设备，造成短路或者引燃。

环境

强风，暴雨，雷暴灾害可能影响供电造成短路从而引起火灾。苏州市几乎没有特别干旱的时候。在其他内陆地区，极度干旱可能会引发严重火灾。

消防安全措施：

保证消防通道，车道通畅无阻，没有杂物堆积。

厂区设计要按照相关规定，设计供水管道系统。管道压力以及供水量需要达到相应的标准。并且按照相关规定，在区域内配备干粉、干冰灭火器。

在发酵车间和生产车间等化学物质集中的厂房，设置砂箱和灭火器材。在房屋内设置燃气检测报警装置。在电源处做供电保护和火灾自动报警装置。

本课题火灾危险部位电气均采用防爆型的设备，防爆性能需要达到相关规定。

合理安排配料、发酵液、产物、废弃物的距离。控制可燃物和引火源之间的距离保持5米以上的距离。

定期对场内人员进行培训，加大消防教育和宣传力度，增强消防意识，做好消防工作。

劳动安全

安全危害因素分析：

1.生产过程中：火灾、爆炸、触电伤害、车祸、高空坠落、重物压倒。

2.设备、设施的主要危害因素：电气设备、设施的主要危害因素，机械设备的主要危害因素，特种设备危险、有害因素辨识与分析。

3.自然环境的主要危害因素：地震，不良地质，雷击，台风。

4.安全管理的主要危害因素：安全管理不规范，违章作业。

安全措施：

劳动安全“八防”：防止车辆伤害；防止高处坠落；防止触电伤害；防止起重伤害；防止物体打击；防止机具伤害；防止炸药、锅炉、压力容器爆炸伤害；防止中毒窒息。

1.改善工作条件，配备防护设施、设备；

在各种大型机械设备上都要安装快速切断电源的装置，并对相关人员培训，增强安全意识。佩戴安全面罩，防止电刨、电锯、砂轮等高速运转的机器弹出碎片造成头部伤害。

2.加强个人防护；制订合理的劳动休息制度。

3.加强卫生保健和健康监护；保持发酵车间内的通风，防止有害气体堆积，使工人长期在有害的环境中呼吸工作。

职业卫生

卫生影响因素：

污染物 个人卫生 照明 噪声 烫伤 个人操作

卫生影响来源、分析：

1.污染物：

灰尘：灰尘沉积导致设备故障或产品效价降低

积水：清扫或湿度较大造成的路面积水

发酵或其他纯化操作造成的废弃物

2.个人卫生

员工因为自身感染疾病造成产品污染

员工因为自带的衣物造成产品污染

员工因为不正当操作造成感染弱病毒

3.照明

场内照明设施造成员工视力下降

4.噪声

①机械运转产生的噪声：由于一些机械部件的保养不到位，产生撞击、摩擦、转动所产生的噪声。

流体动力性噪声：气体压力或体积的突然变化或流体流动产生的声音。比如在连续灭菌时，如果没有提前预热，则热蒸汽和冷的发酵液则会产生爆鸣声。

③电磁性噪声：如变压器所发出的声音。

5.烫伤

接触到高温蒸汽造成的人员烫伤

6.个人操作

员工因不正当操作造成设备损坏

员工因为不正当操作造成感染弱病毒

员工因为不正当操作造成产品污染

卫生安全措施：

1.选址及布局

车间的选址在蓝田工业园区，该地远离公共区域，考虑到车间对人群及环境的影响，采取了一系列可靠措施避免对外围的污染，满足生物安全和生物安保的要求。

车间为独立建筑物。发酵车间按照生物安全风险分为防护区和非防护区，防护区应为相对独立区域，并有出入控制。

2.围护结构

车间所在建筑的抗震设防等级、围护结构防火等，都达到国家相关标准要求。设置在二级屏障里面的涉及病原微生物操作的一级屏障设备应有机制保证使用过程中无病原微生物泄漏。（比如：隔离器、生物安全柜、密闭排风罩、工艺生产罐体系统等）保护区内所有的门都应该安装自动关闭的机械结构。并且配备安全锤、应设观察窗，玻璃应耐撞击、防破碎。应设置物理性安全保障设施，包括监控系统、记录系统、报警系统等。

3.安装合适的新风空调系统

4.供水与供气系统

工作区的非循环供水、供汽和供气管道应设置防回流装置或采取其他有效的防止回流污染的措施，保证维生素C药物生产的工段用水不受污染。

工作区的供水系统，应该留出清理维修的空间。如果有供气，或者供液罐等，应放在防护区外易更换和维护的位置。

5.污物处理及消毒灭菌系统

在防护区内，对于污物的处理必须遵循经过验证的消毒灭菌方法，以确保安全后传出。废水的管理同样重要，必须排入专用的活毒废水处理系统，经过彻底的消毒灭菌后才可排放。此外，防护区的淋浴间地面液体收集系统设有防液体回流的装置，以防止污染回流。防护区的排水系统需与建筑排水系统完全隔离，直接接入活毒废水处理系统，并设有两道高效过滤器或其他消毒装置，确保通风良好。排水管道设计合理，无存水可能，并配备防回流装置或存水弯，以满足耐压、耐热、耐化学腐蚀的要求，确保系统安全、牢固、无泄漏，便于维护、清洁和检查。对于一级屏障产生的废气，需经过风险评估并采取有效措施实现无害化排放。同时，防护区设备和安全隔离装置需具备消毒灭菌条件，确保防护区通过定期消毒灭菌保持清洁安全。

6.电力供应系统

电力供应是重要的一环，必须全面满足车间的各项用电需求，除了车间内设备的电控设备，专用的配电箱应被妥善安置在非防护区域的安全地带，从而方便维护人员对其进行日常的检修和维护工作。

对于涉及病原微生物操作或贮存的关键工艺设备、送排风系统、照明系统、自控系统，以及监视和报警系统等，必须配备双路供电和可靠的不间断电源，以确保电力供应的连续性和稳定性。特别地，防护区内的照明系统、生物安全柜、隔离器、送排风系统、自控系统，以及监视和报警系统等，其不间断电源的电力供应需确保至少能维持30分钟。为确保在紧急情况下的安全，应设置能够持续至少60分钟的应急照明系统。

7.自控、监视与报警系统

门禁与互锁系统：进入防护区、监控室及重要设备机房需通过门禁系统，确保仅授权人员可入。互锁门旁设紧急解除按钮，以便在必要时迅速操作。

送排风系统操作：启动送排风系统时，遵循“先排后送，先关送后关排”的原则，保障空气流通的有序性。

故障应对机制：当排风或送风系统出现故障时，有相应的应对措施，确保防护区内安全隔离装置的功能和气流定向性不受影响。

负压控制：局部排风设备如隔离器、生物安全柜等的启停过程中，通过有效措施维持防护区各房间的负压及负压梯度。

通风控制系统：基于生产工艺和风险控制要求，设计自动控制系统，双机备份冗余设计的通风空调系统应配置故障冗余备份控制系统。

过滤器监测与更换：连续监测送、排风系统高效空气过滤器的阻力，并及时更换，保障空气质量。

负压显示与监控：在负压控制要求的工作间入口设置压力显示装置，中央控制系统实时监控并记录防护区内的关键参数和设施运行状态。

报警系统：中央控制系统能对所有故障和控制指标进行报警，区分一般和紧急报警，紧急报警采取声光同步方式，并向相关人员发出警报。

监视系统：在防护区关键部位设置监视器，实时监视并记录车间及周围情况，确保数据安全存储至产品有效期后一年。

8.安全管理措施

生物安全负责人应负责制定年度安全计划，安全计划应经过企业生物安全委员会的审核与批准。比如：年度工作安排的说明和介绍；生产活动计划；风险管理计划；管理类文件与标准操作规程的制定及定期评审计划；人员教育、培训及能力评估计划；人员健康监督及免疫计划；设备淘汰、购置、更新计划；设施设备校准、验证和维护计划；危险物品使用计划；消毒灭菌计划；废物处置计划；演练计划；监督及安全检查计划；内部审核、管理评审和外部评审计划；外部供应与服务计划；企业最新进展跟踪计划；与企业生物安全委员会相关的活动计划。

10.废弃物处理措施

应当建立危险废水、废气、废物处理和处置管理规定，确保其符合国家或地方性法规和标准的要求。

11.应急安全措施

企业应至少每半年组织一次对从业人员的集中应急培训，使所有人员熟悉应急行动计划、撤离路线和紧急撤离的集合地点。

12.工业卫生设施

厂区主要道路铺设水泥（沥青或石板）、以防灰尘造成污染。厂区要绿化，路面要平坦、不积水。

厂区卫生间设冲水、洗手设备，有墙裙。墙裙为浅色、平滑、不透水、耐腐蚀。不滋生蚊蝇，保持清洁。

废弃物要远离车间集中堆放，并需定时清理出场，防止污染扩散。

13.个人卫生

厂区设有浴池，生产区还设有专人负责清洁卫生。建立浴室，分设男、女职工更衣室，建立定期体检制度或专用洗浴室。厂区设有足够的卫生间和休息室。

14.照明和光照

要求厂房内的照明情况符合行业标准要求，保护员工的视力。

15.噪声

生产车间的噪声在65db以下，符合国家规定。企业规定操作人员戴耳塞、口罩以减少噪声对人体的长期危害。

16.防烫伤

对于温度高于60℃的设备和管道均作防烫保温措施，以免操作人员不慎导致烫伤事故发生。

17.个人防护

必须进行健康检查并定期体检，适时开展体育锻炼，注意营养，对增强体质，提高抵抗力具有一定意义。此外还应注意个人卫生习惯，遵守防尘操作规程，严格执行上岗操作规章制度。

18.安全教育

设立专职安全生产管理机构，建立生产管理制度，定期对职工进行有关教育考核，经常检查并完善装置内的各类安全设施，杜绝人为事故发生。车间要按时购置并足额发放足够数量的劳动保护用品供操作人员使用。

成本计算

工程费用

1.建筑工程费

建筑工程费=建筑面积×建筑施工单价

根据5 m3规模发酵车间布局及精简化的分泌提纯工艺流程，车间总面积设定为 500 m2，建筑施工单价为2000 元/m2。

500×2000=1,000,000 元=100 万元

2.设备购置费

设备购置费见表5-20。

表 5-20 设备购置表

运杂费 =10%×设备费=10%×117.7=11.77 万元

设备购置费 =设备价格+运杂费=117.7+11.77=129.47 万元

3.安装工程费

安装工程费 =设备购置费×10%=129.47×10%=12.95

则工程费用 =129.47+12.95+100=242.42 万元

4.工程建设其他费用

建设管理费 (4.8%)：11.64 万元

前期工作费 (1.0%)：2.42 万元

勘察设计费 (3.0%)：7.27 万元

工程保险费 (0.3%)：0.73 万元

联合试运转 (0.5%)：1.21 万元

人员培训费 (10人×2000元/人)：2.0 万元

合计：25.27 万元

预备费

基本预备费 (10%)：(242.42+25.27)×10%=26.77 万元

涨价预备费 (PC)：本项目建设期 1 年，假设 f=4%。

PC=242.42×[(1+0.04)1-1]=9.70 万元

总投资费用

总投资费用=工程费用+工程建设其他费用+预备费=304.16 万元

原辅料材料费

基于 D-山梨醇及 Peptone 等主要原料计算。

表 5-21 原料价格表

每批总计11925.4 元 (≈1.19 万元)

年消耗 (60 批次) =60×1.19=71.4 万元

水电费

1、水费

车间冲洗及生活用水：20 t/批

生产及冷却用水：15.05 t/批

设备洗涤及锅炉用水：40 t/批

单批总需水量 ≈75.05 t

一年水费 (2.5 元/t)：2.5×75.05×60≈1.13 万元

2、电费

发酵及后处理设备负荷：50 kW

年动力耗电：50×120h×60=360,000 kWh

照明及办公电费：500 m2对应约10,000 kWh/年

总电费(0.8 元/kWh)：370,000×0.8=29.6 万元

2.4.2.7 职工薪酬费用

根据 5.1 节定员，共 10 人。

表 5-22工人薪资表

运营成本

运营成本=原材料费+水电费+薪酬费+设备维护折旧(按投资10%估算)。

运营成本=304.16+71.40+1.13+29.60+87.00=493.29 万元

小肽克价计算

“克价”即生产每克纯品小肽所需的成本。本项目年产量设计为1000kg

克价计算公式：

克价=运营成本年产量

代入数据：

克价=4,932,900 元1,000,000 g=4.9329 元/g

技术补全

原料利用率提升：采用Δpfk代谢诱导 确保了质粒的高拷贝维持，单批次转化率稳定在12.62%，显著降低了底物的浪费。

人力成本优化：DISP平台的自动调节功能使得10人班组即可完成全厂24小时运行，较传统工艺精简了约50%的人力开支。

安全性成本降低：选用SacB替代高风险的毒素蛋白（如YopE），降低了职业健康防护投入及废水生物安全处理成本。

厂区设计

见附录七 厂区设计

技术对照

在推进小肽分子从实验室发现走向规模化产业应用的关键跨越中，生产合成路线的选择是决定项目技术可行性、经济竞争力和商业生命力的核心决策。当前，以固相合成法为代表的实验室化学合成路径，与以微生物工程发酵为代表的生物制造路径，形成了两条技术范式迥异、适用场景分明的产业化通道。对于旨在实现年产千公斤级高纯度功能小肽产品而言，选择发酵合成，不仅是工艺设计的基础，更是战略成功的保障。

实验室化学合成法，以固相肽合成技术为代表，该方法的核心在于通过迭代的化学反应，将受保护的氨基酸单体按既定序列逐一偶联到固相载体上，最终通过切割获得目标肽链。合成过程完全在人工控制下进行，可以近乎任意地编排氨基酸顺序，引入非天然氨基酸或进行特定位点的化学修饰，从而创造出自然界不存在的、具有特殊性质的肽类分子。然而，当从实验室转向工业化生产线，却受制于化学合成步骤：每增加一个氨基酸残基，都需要经过脱保护、偶联、洗涤等多步近乎定量的反应。即便每步偶联效率高达99%，合成一个仅含30个氨基酸的短肽，其理论总产率已骤降至约74%。随着肽链延长，副产物积累、纯化难度呈指数级上升，导致长肽或复杂修饰肽的合成在经济上变得不可行。更严峻的挑战来自其生产生态。合成过程需消耗大量二氯甲烷、N,N-二甲基甲酰胺等有机溶剂，以及三氟乙酸等强腐蚀性切割试剂。这不仅构成了高昂的原料成本，更产生了巨量的高毒性、难降解的化学废液。其处理过程环境压力巨大，且存在溶剂残留进入终产品的风险，与食品级、绿色农业投入品所要求的安全、环保标准形成尖锐冲突。从成本结构审视，其边际成本下降空间有限，设备与工艺的放大更多是简单重复而非效率跃升，使得其产品克价始终居高不下，难以支撑百公斤级以上大规模、普惠性的市场应用。

而本项目团队选择并设计了以合成生物学驱动的微生物工程发酵法，该方法的核心是将编码目标小肽的基因，通过基因工程技术导入至酵母等微生物宿主中，将其改造为高效的“细胞工厂”。这些工厂利用廉价的碳源（如葡萄糖、山梨醇）和氮源进行生长和代谢，在自身精密的转录翻译机器驱动下，源源不断地合成目标产物。迫使细胞必须维持高产基因拷贝才能存活，并在达到特定细胞密度后自动将代谢重心从生长切换至生产，同时清除低效变异株，形成了一个自主优化、自我稳定的高效生产系统。这种生物制造范式的最大优势在于其卓越的规模经济性和过程可持续性。一旦高产菌株构建完成，其放大本质上是微生物种群规模的指数扩增。如同本项目设计所示，从10升摇瓶到5立方米发酵罐的跨越，主要是工程参数优化而非原理重构，发酵效价可稳定维持在5-8 g/L的高水平。生产过程以水为主要介质，使用可再生资源为原料，反应条件温和（常温常压），不涉及剧毒化学品，三废排放（主要为菌体残渣和培养液）生物相容性好，易于进行资源化处理或安全降解，全生命周期环境足迹远低于化学合成。在成本构成上，其前期投入集中在菌株工程开发与发酵、纯化工艺优化，但一旦突破，变动成本极低。大规模发酵时，原料（碳源、氮源、无机盐）成本占比最高，而随着工艺成熟与规模扩大，单位产品的能耗、人工、折旧成本可被大幅摊薄。本项目详细的经济核算表明，通过精密的发酵与下游工艺设计，可将高纯度小肽的规模化生产成本控制在一个极具市场竞争力的区间。

化学合成法产物通常为结构精确的单一分子，但可能在折叠、特别是含有二硫键等复杂空间结构时，面临正确复性的挑战，活性和均一性未必最优。而微生物发酵法，尤其当采用如本项目所述的配备二硫键异构酶、RNA适配体辅助分泌的系统时，其产物是在细胞天然的折叠辅助环境下生成并分泌至胞外的，更易于获得正确折叠、具有完整生物活性的天然构象。尽管发酵产物在分子量绝对均一性上可能面临宿主酶系修饰带来的微观异质性挑战，但通过成熟的层析、超滤等下游纯化技术组合，完全可以满足食品乃至医药级原料的纯度要求。更重要的是，发酵工艺的批次间稳定性和一致性，在自动化控制系统支持下，通常远优于严重依赖人工操作经验和原料批次质量的复杂化学合成，这对于保障终端产品功效的可靠性至关重要。

高端多肽的化学合成技术及其关键原料（如高纯度保护氨基酸、高效缩合剂）长期被少数国际巨头主导，存在潜在的供应链风险。而发酵法的技术核心在于自主知识产权的工程菌株和与之匹配的工艺包。一旦构建起如DISP（动态诱导筛选平台）这样的智能化发酵平台，便形成了从菌种设计、发酵调控到纯化制备的完整、封闭的技术体系，构筑了深厚的知识产权壁垒。该体系不仅服务于单一产品，更能成为一个平台，通过更换表达基因，快速衍生出针对不同功能（促生、保鲜、抗逆）的新产品系列，实现研发的模块化和边际成本递减。
